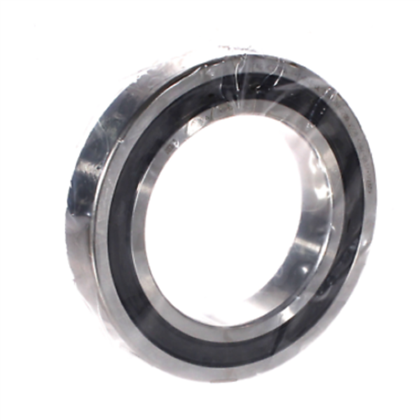

HS 71922- Et-p4s-ul bersudut bola kontak.

Bantalan spindle hs 71922- et-p4s-ul, disesuaikan, berpasangan atau set, sudut kontak=25 derajat, toleransi terbatas.

	Nama bantalan	Hs 71922- et-p4s-ul
	Diameter bor (d)	110 mm
	Diameter luar (d)	150 mm
	Total lebar bantalan di atas cincin bagian dalam (b)	20 mm
	Laring Beban Dinamis Dasar	32 kN
	Peringkat beban statis dasar	27 kN
	Batas beban kelelahan	2,5 kN
	Kecepatan membatasi	{}/min
	Kecepatan referensi	17000 1/min
	Bantalan massa	0. 867 kg

Aplikasi:

Spindel bermotor terutama digunakan dalam pemesinan presisi kelas atas.

Misalnya,

"3C mengenakan permesinan bagian, finishing benda kerja, pemotongan baling -baling kedirgantaraan, pemesinan silinder mesin, pemesinan sasis mobil, penggilingan sambungan transmisi, dll. Kesamaan aplikasi ini adalah kebutuhan akan kemampuan cepat dan fleksibel selama pemrosesan."

Fitur:

Karena toleransi mereka yang sangat sempit, bantalan spindle alat mesin sangat cocok untuk aplikasi dengan persyaratan akurasi panduan tertinggi, seperti pengaturan bantalan untuk spindel utama dalam alat mesin.

Kelas toleransi untuk bantalan bola didefinisikan oleh komite di dalam ABMA yang dikenal sebagai "Komite Insinyur Bantalan Annular" (ABEC). Toleransi ini biasanya disebut sebagai peringkat atau tingkat ABEC.

Semakin tinggi angka klasifikasi, semakin ketat toleransi, menghasilkan ketepatan yang lebih tinggi dari bantalan spindel alat mesin.
